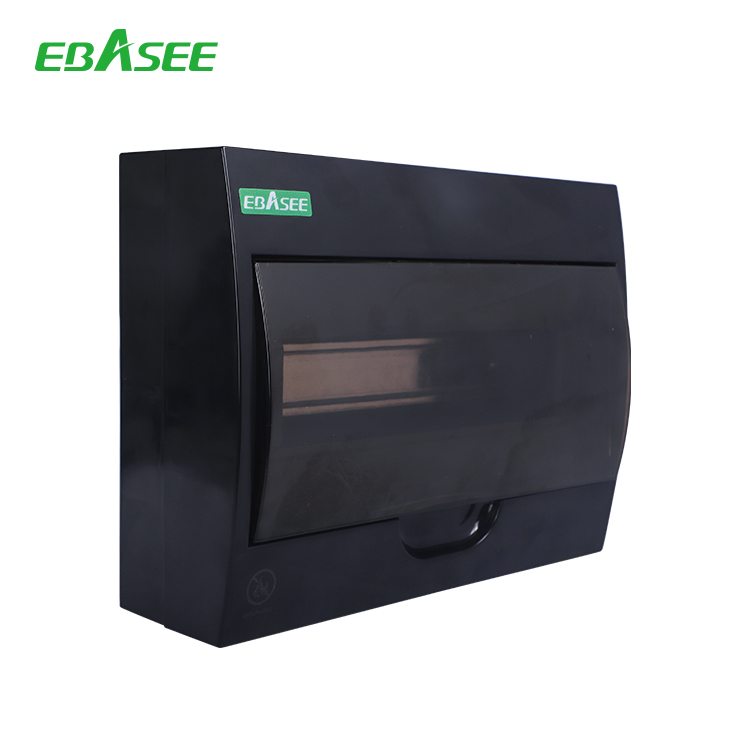

EBS5D F/S Black Series Switch Distribution Box

Product Category

Modular Din Rail Products 
- Miniature Circuit Breaker
- Residual Current Circuit Breaker
- RCBO
- Isolator
- Indicating Light
- Surge Protector
- O&U Voltage Protector
- Modular Contactor
- Modular Socket
- Plug-in Circuit Breaker
- Consumer Units
- Metal Distribution Box
Moulded Case Circuit Breaker 
- Air Circuit Breaker
- Moulded Case Circuit Breaker
- Automatic Transfer Switch Series (New)
Control Electric 
- AC Contactors
- Thermal Relay
- Switched Capacitor
- DOL Starter
- Motor Protector
- AC Fuse
- Time Relay
- Universal Changover Switch
- Pushbutton Switch & Indicator
- Isolator Switch
Solar Energy System 
- DC Moulded Case Circuit Breaker
- DC MCB
- DC Surge Protector Devices
- DC Fuse
- DC Isolator Switch
- DC Combiner Box
- Photovoltaic DC Connector
- Electric Vehicle Charging Box
Power Distribution Box 
- Portable Industrial Socket Outlet Box
- Fixed Industrial Socket Outlet Box
Industrial Plug and Socket 

Whatsapp
Leave Message

Overview Catalog Certificate Manual

Function

This product applies to terminal of AC 50Hz(or 60Hz), rated operating Voltage up to 400V and rated current up to 63A, equipped with various modular electric for functions of electric energy distribution,control,(short circuit,overload,earth leakage, over-voltage) protection,signal,measurement of terminal electric appliance. It complies with IEC60439-3.

Specifications

Transparent door Max.rated current up to 63A
No. of ways	Number bar holes				Type Code
				Earth bar holes
	1	2	3
2	一	一	一		5DF-2-B
4	4Xφ5	一	一	3Xφ5	5DF-4-B
6	6Xφ5	一	一	3Xφ5	5DF-6-B
8	8Xφ5	一	一	4Xφ5	5DF-8-B
12	12Xφ5	一	一	6Xφ5	5DF-12-B
18	18Xφ5	一	一	9Xφ5	5DF-18-B
24	24Xφ5	9Xφ5	—	13Xφ5	5DF-24-B
36	36Xφ5	9Xφ5	9Xφ5	13Xφ5	5DF-36-B
2	一	一	一	一	5DS-2-B
4	4Xφ5	一	一	3Xφ5	5DS-4-B
6	6Xφ5	一	一	3Xφ5	5DS-6-B
8	8Xφ5	一	一	4Xφ5	5DS-8-B
12	10Xφ5	一	一	6Xφ5	5DS-12-B
18	13Xφ5	—	—	9Xφ5	5DS-18-B
24	13Xφ5	9Xφ5	一	13Xφ5	5DS-24-B
36	13Xφ5	9Xφ5	9Xφ5	13Xφ5	5DS-36-B

White door Max.rated current up to 63A
No. of ways	Number bar holes				Type Code
No. of ways	Number bar holes			Earth bar holes	Type Code
	1	2	3
2	一	一	一	一	5DF-2-A
4	4Xφ5	一	一	3Xφ5	5DF-4-A
6	6Xφ5	一	一	3Xφ5	5DF-6-A
8	8Xφ5	一	一	4Xφ5	5DF-8-A
12	12Xφ5	一	一	6Xφ5	SDE-12-A
18	18Xφ5	一	一	9Xφ5	5DF-18-A
24	24Xφ5	9Xφ5	一	13Xφ5	5DF-24-A
36	36Xφ5	9xφ5	9Xφ5	13Xφ5	5DF-36-A
2	一	一	一	一	5DS-2-A
4	4×φ5	一	一	3Xφ5	5DS-4-A
6	6Xφ5	一	一	3Xφ5	5DS-6-A
6	6Xφ5	一	一	3Xφ5	5DS-6-A
8	8Xφ5	一	一	4Xφ5	5DS-8-A
12	10Xφ5	一	一	6Xφ5	5DS-12-A
18	13Xφ5	一	一	9Xφ5	5DS-18-A
24	13Xφ5	9Xφ5	一	13Xφ5	5DS-24-A
36	13Xφ5	9Xφ5	9Xφ5	13Xφ5	5DS-36-A
